nanoCAD GeoniCS
Решение для подготовки топографических планов и моделей рельефа
Это полностью отечественное программное обеспечение с удобной модульной схемой, где каждый модуль отвечает за свой раздел задач. Ядро программного комплекса, модуль «Топоплан», решает задачи создания, редактирования и анализа цифровых моделей рельефа и благодаря встроенной библиотеке условных знаков создает топографические планы.
Преимущества nanоCAD GeoniCS

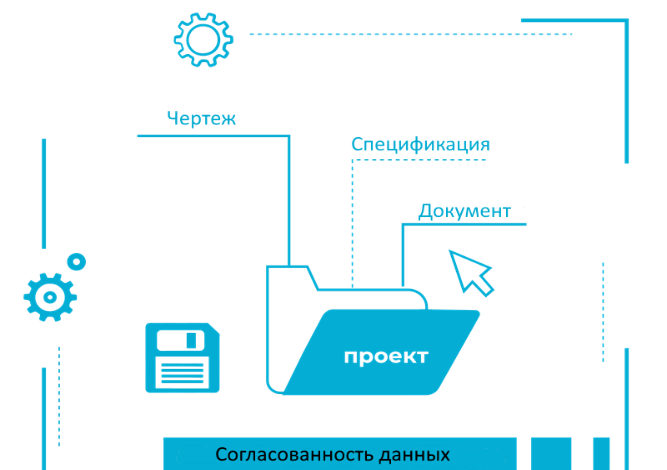

Менеджер проектов для согласованности данных
Чертежи, спецификации и другие документы проекта гарантированно относятся именно к текущему проекту nanoCAD GeoniCS.
Документация по стандартам РФ
nanoCAD GeoniCS настроен под зафиксированные в российских нормативных документах требования к оформлению с автоматическим формированием выходной документации.
Открытые базы данных
Встроенные библиотеки условных топографических знаков, зеленых насаждений и малых архитектурных форм, инженерных коммуникаций и правил трассировки. Библиотеки открыты и могут пополняться пользователями.
Передача данных через IFC
Модели поверхности и инженерных коммуникаций, запроектированных в nanoCAD GeoniCS, встраиваются в общую модель объекта.
Технические возможности
01
Источники данных
Топографические карты и модели рельефа создаются в модуле «Топоплан» по трем основным источникам данных:
Архивные картматериалы на твердом носителе. Соответствующие топознаки отрисовываются в режиме «сколки».

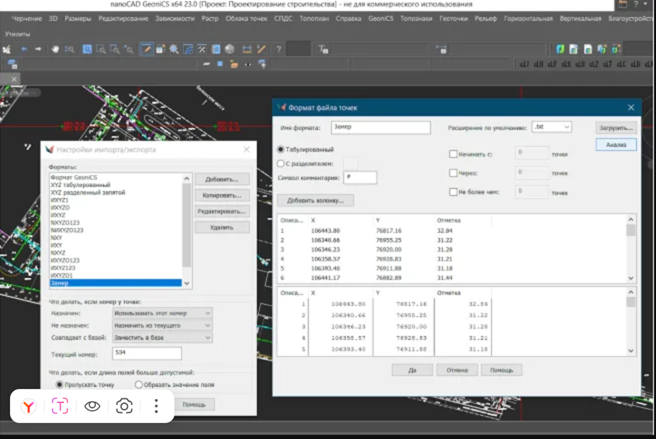

Данные полевых топографо-геодезических наблюдений, которые можно импортировать из RGD-файла или из текстового файла ведомости координат и отметок. Топознаки отрисовываются в режиме «сколки» или «замены».
Топологические данные ГИС-систем, которые можно импортировать через DXF-файл. Топознаки отрисовываются в режиме «замены».
02

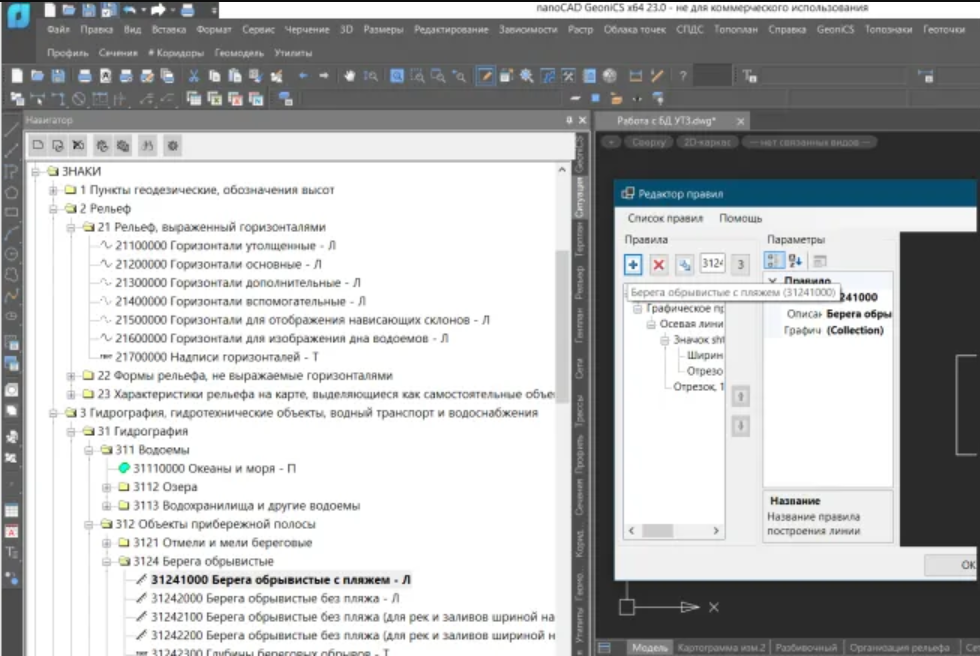

Работа с БД условных топографических знаков
Топознаки можно выбирать несколькими способами: через топографический классификатор, через алфавитный указатель или через вызываемые тематические панели инструментов. В модуль «Топоплан» встроена справочно-нормативная база, где собрана информация по правилам отрисовки топографических знаков, а также доступны контекстные подсказки.
02
Работа с БД условных топографических знаков
Топознаки можно выбирать несколькими способами: через топографический классификатор, через алфавитный указатель или через вызываемые тематические панели инструментов. Кроме того, в модуль «Топоплан» встроена справочно-нормативная база, где собрана информация по правилам отрисовки топографических знаков, а также доступны контекстные подсказки.
03
Раздел «Рельеф»
Предназначен для ведения базы точек съемки проекта и создания трехмерных моделей рельефа или других поверхностей, их отображения и анализа. Все точки съемки (импортированные из файла или созданные при оцифровке) попадают в базу данных проекта nanoCAD GeoniCS, где их можно просматривать, редактировать и группировать. Существует возможность вставлять точки из базы в чертеж или экспортировать в текстовый файл.
04

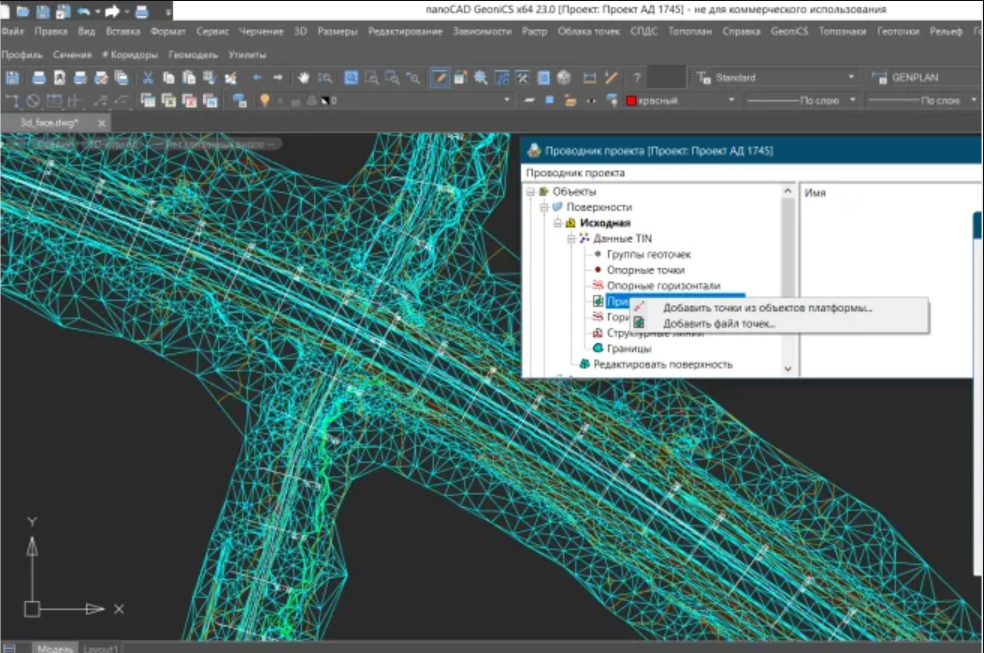

Трехмерная модель рельефа
Обычно строится с использованием примитивов, полученных на этапе создания топоплана, но могут быть задействованы и другие источники информации: текстовые файлы, полученные из программы GeoniCS Изыскания, комплекса CREDO и других программ, а также ранее созданные чертежи *.dwg, включающие 3D-полилинии и 3D-грани, горизонтали (отрисованные или полученные при векторизации средствами программ RasterDesk и Spotlight), точки с отметкой по Z, блоки с атрибутами и многие другие.
Помимо точек с отметками, при построении модели используется неограниченное количество структурных линий (3D-полилиний), горизонталей (двумерных полилиний с отметками), линий подпорных стенок, линий внешних и внутренних границ модели: это обеспечивает корректность формируемой модели. Проконтролировать правильность построения модели можно с помощью ее трехмерной визуализации или при просмотре сечений по произвольной линии.
04
Трехмерная модель рельефа
Обычно строится с использованием примитивов, полученных на этапе создания топоплана, но могут быть задействованы и другие источники информации: текстовые файлы, полученные из программы GeoniCS Изыскания, комплекса CREDO и других программ, а также ранее созданные чертежи *.dwg, включающие 3D-полилинии и 3D-грани, горизонтали (отрисованные или полученные при векторизации средствами программ RasterDesk и Spotlight), точки с отметкой по Z, блоки с атрибутами и многие другие.
Помимо точек с отметками, при построении модели используется неограниченное количество структурных линий (3D-полилиний), горизонталей (двумерных полилиний с отметками), линий подпорных стенок, линий внешних и внутренних границ модели: это обеспечивает корректность формируемой модели. Проконтролировать правильность построения модели можно с помощью ее трехмерной визуализации или при просмотре сечений по произвольной линии.
05
Уникальные возможности редактирования и отображения модели рельефа
Автоматическое создание виртуальных горизонталей при редактировании модели (переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек и граней) позволяет «на лету» проверять правильность внесенных изменений.
Локальная реструктуризация построенной поверхности с помощью структурных линий различных типов позволяет управлять триангуляцией: можно «проложить» структурные линии по уже построенной триангуляции, что очень удобно при моделировании техногенных элементов рельефа.
Построение горизонталей различной степени сглаженности и простановка на них надписей и бергштрихов.
Скачайте подробную техническую презентацию о продукте
Доступ к презентации откроется сразу после заполнения формы
Смотрите видео о технических возможностях nanoCAD GeoniCS
[Конфигурация «Топоплан»]
https://rutube.ru/video/2e4d0bbbf6509d3c716dd0eff4a3320d/; Вебинар «Как быстро и эффективно перенести проектные данные из Autodesk Civil 3D в nanoCAD GeoniCS»
https://rutube.ru/video/2a3a87da696004da5b1e830f80171674/; Вебинар «Проектирование ограждающей дамбы в nanoCAD GeoniCS»
https://rutube.ru/video/3f805cdb266df8add4f0886787ed6f81/; Вебинар «Использование данных лазерного сканирования для получения 3D-модели в nanoCAD GeoniCS»
https://rutube.ru/video/2c16abbb5dcd3bf7dd61906c779e4678/; Вебинар «Проект автомобильного моста в программах nanoCAD GeoniCS и nanoCAD BIM Конструкции»
https://rutube.ru/video/802b1833906c2c2939b3abe8336cb995/; Вебинар «Проектирование ливневой канализации в nanoCAD GeoniCS»
https://rutube.ru/video/eaa16bc5ef70b5f824270acf240421ff/; Вебинар «Моделирование плотины из грунтовых материалов с помощью nanoCAD GeoniCS»
https://rutube.ru/video/a908ef3ba095fd6db0a029986d6a97a3/; Вебинар «Создание информационной модели внешних сетей с использованием nanoCAD GeoniCS»
https://rutube.ru/video/b5c810e96b7e1f5fde760d1b57fac2aa/;Вебинар «nanoCAD GeoniCS: проектирование защитных обвалований на примере обвалования резервуара»
https://rutube.ru/video/d29732f75319002235299379b06a54b8/;Вебинар «nanoCAD GeoniCS, как инструмент маркшейдера, для разработки карьеров»
https://rutube.ru/video/42dd922a291b7e095d17d1ddc8bf5388/; Вебинар «nanoCAD GeoniCS: проектирование автомобильных дорог»
https://rutube.ru/video/fe6b1f5d3b54f210162420a75bb6d9d1/; Вебинар «nanoCAD GeoniCS для инженеров-изыскателей и маркшейдеров»
https://rutube.ru/video/ce089d478dac58994c17bf750296dc4e/; Вебинар «Проектирование внешних внутриплощадочных инженерных коммуникаций в nanoCAD GeoniCS»
https://rutube.ru/video/2c327e8dfe64c86a50f78326c3dfa2b0/; Вебинар «Работа с генеральным планом в nanoCAD GeoniCS»
https://rutube.ru/video/cf0aca8477fce053ff3afae18e61250e/; Вебинар «Создание и работа с семантической информацией в nanoCAD GeoniCS»
https://rutube.ru/video/a507921ecda88fd184378b132931ed09/; Вебинар «nanoCAD GeoniCS. Инструменты для маркшейдеров»
https://rutube.ru/video/3c899ab0f99a0ccd1b1d312538f309e0/; Вебинар «Решение инженерно-геодезических задач в городской застройке с nanoCAD GeoniCS»
https://rutube.ru/video/af7ee2d8707176f3f15f2963061177dc/; Вебинар «Формирование плана земляных масс и подсчет картограммы на сложном рельефе»
https://rutube.ru/video/10ae6759bb83606bd2dcedb7c4fb196e/; Вебинар «Проектирование генерального плана в nanoCAD GeoniCS»
https://rutube.ru/video/5f23aaaf1c300cb71aa4d445ea5c5ef3/; Вебинар «Отрисовка проездов в поверхности в nanoCAD Геоника 20.1»
https://rutube.ru/video/10ae6759bb83606bd2dcedb7c4fb196e/; Вебинар «Проектирование генерального плана в nanoCAD Геоника»
https://rutube.ru/video/d76c452e3042dd8df6d85ac83c73959d/; Вебинар по продукту nanoCAD GeoniCS Модуль Топоплан
https://rutube.ru/video/c011d09ebedb0744c03b93a2e1de9d69/; Вебинар «GeoniCS. Топоплан»
https://rutube.ru/video/08fa3bab7fc6e45b22046ccae8d69b4b/; Вебинар «Модуль Топоплан в nanoCAD Геоника»
https://rutube.ru/video/f6981187d5329baa4014895ee273b72e/; nanoCAD Геоника. Урок №1 – Функционала модуля «Топоплан»
https://rutube.ru/video/51f1c830cc8a63d74086de4a5605a217/; nanoCAD Геоника. Урок №2 – Возможности модуля «Генплан»
Все модули nanoCAD GeoniCS
Модуль «Топоплан»
Подготовка топографических карт и моделей рельефа
Модуль «Генплан»
Проектирование генпланов и вертикальной планировки объектов ПГС
Модуль «Сети»
Автоматизация трассировки инженерных коммуникаций в плане и получения продольного профиля по сети
Модуль «Трассы»
Проектирование линейно-протяженных объектов
Модуль «Сечения»
Создание существующих поперечных профилей
Модуль «Геомодель»
Автоматизация отрисовки инженерно-геологических разрезов и колонок
